BỘ GIẢI MÃ HÌNH ẢNH

 TRUYỀN TÍN HIỆU LÊN MÀN HÌNH TRUNG TÂM

COMQ Display Main (CEDP)

1. Thông tin chung:

• Hiển thị các thông tin tại quầy như: Số quầy tương ứng với số thứ tự đang phục vụ.
• Tiêu chuẩn nhà sản xuất: ISO 9001-2015, ISO 14001-2015, ISO 45001-2015, ISO27001-2013.
• Xuất xứ: Thiết kế và sản xuất bởi COMQ, Việt Nam.

1. Cấu trúc và các thành phần.

• Phần mềm (ứng dụng) ComQ_Display_Main dạng *.APK cài trên Setop box
• Đầu giải mã hình ảnh Setop box Android, hệ điều hành Android 6.0 trở lên.
• Kết nối: Treo Setop-box sau màn hình (Tivi) trung tâm và kết nối với màn hình bằng HDMI ngắn kèm theo bộ giải mã.
  1. Đầu giải mã Setop box
• Cấu hình:

• CPU ARM Quad Core
• RAM 4GB  – Soldered; Rom 32GB.
• Android 7.1 (10.0 optional)
• WiFi (2.4GHz 802.11b/g/n)/ LAN 100/1000

• Đóng gói:

• 1 x Android Setop-box
• 1 x Adapter
• 1 x Remote với đầu hồng ngoại IR
• 1 x Cáp HDMI

• Kết nối: Kết nối Setop-box với màn hình Tivi trung tâm bằng cổng HDMI để truyền giữ liệu sau giải mã lên Tivi
• Kết nối Setop-box với hệ thống bằng cable mạng LAN hoặc Wifi để nhận giữ liệu từ phần mềm điều khiển trung tâm.

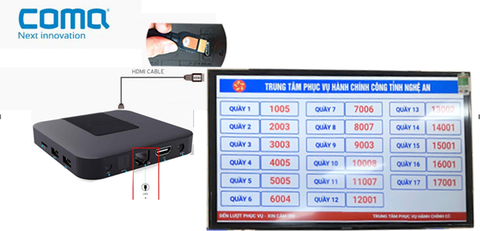

• Sơ đồ:

• Tại cổng HDM, kết nối Setop box với màn hình LCD.
• Tại cổng LAN kết nối setop box với mạng nội bộ LAN.
• Tại cổng DC 5V, Kết nối cable cấp nguồn (5V) cho Setop – Box.
  1. Phần mềm ứng dụng ComQ_Display_Main

• Phần mềm (ứng dụng) ComQ_Display_Main dạng đóng gói: *.APK
• Cài trên Setop box
• Chức năng hiển thị:

• Hiển thị logo đơn vị, tên đơn vị, tên bộ phận.
• Hiển thị số thứ tự đến lượt phục vụ tương ứng với các số quầy, nhấp nháy khi gọi số mới
• Có thể hiển thị toàn bộ các quầy hoặc một số quầy tại trung tâm.
• Hiển thị câu chạy chữ, tuyên truyền, cảnh báo cho người dân.
• Hiển thị video dạng digital signage trên màn hình trung tâm.
• Phần mềm tự khởi động khi có điện hoặc mất và có điện trở lại.

• Giao diện mẫu:

(Màn hình trung tâm không hiển thị video tuyên truyền)

Màn hình trung tâm bao gồm hình video tuyên truyền, quảng bá.

*** Ghi chú:

• Chức năng và hình ảnh có thể có một số sai khác vì phiên bản đã được nâng cấp, hoặc tính năng đã được cập nhật…
• Phần hiển thị trung tâm chỉ tương thích với phần mềm quản lý trung tâm COMQ QMS.
• Cấu hình và kiểu giáng đầu giải mã Settop box có thể thay đổi tùy thời điểm do nâng cấp hoặc điều chỉnh
• Bản quyền phần mềm này thuộc về COMQ, mọi sao chép đều không hợp lệ.
